Bilang isang pangunahing sangkap upang maibsan ang thermal pagpapalawak at pag -urong at pag -aalis ng panginginig ng boses ng mga tubo,Mga compensator ng pipeay nahahati sa mga kategorya batay sa mga prinsipyo ng kabayaran at mga senaryo ng aplikasyon. Ang iba't ibang uri ng mga disenyo ay idinisenyo sa paligid ng "pagbabawas ng stress ng pipe" upang makabuo ng isang sistema ng produkto na angkop para sa iba't ibang mga kondisyon sa pagtatrabaho.
Ang mga axial compensator ay ang pinaka pangunahing kategorya. Sinisipsip nila ang axial displacement ng mga tubo sa pamamagitan ng pagpapalawak ng ehe at pag -urong ng mga bellows. Mayroon silang isang compact na istraktura at angkop para sa mga tuwid na tubo. Ang halaga ng kabayaran ng isang solong yunit ay maaaring umabot sa 50-300mm, at ang antas ng presyon ay sumasakop sa 0.6-4.0MPa. Madalas silang ginagamit sa mga sistema ng pagpainit at air conditioning. Kapag naka -install, kailangan nilang maitugma sa mga gabay na bracket upang makontrol ang paglihis ng radial.
Nakakamit ng mga transverse compensator ang kabayaran sa pag -aalis sa pamamagitan ng transverse bending ng mga bellows, na angkop para sa mga tubo na may mga pag -ilid ng pag -ilid (tulad ng mga bends). Pinagtibay nito ang isang bisagra o unibersal na istraktura ng singsing, na maaaring sumipsip ng mga pag-iwas sa pag-ilid ng 100-500mm, ay may malakas na kakayahan ng anti-instability, ay malawakang ginagamit sa mga long-distance na tubo ng langis, at maaaring epektibong makitungo sa mga paglihis ng pipe na sanhi ng pag-areglo ng pundasyon.
Ang mga angular compensator ay binubuo ng isang solong o maraming mga bellows. Binabayaran nila ang pag -aalis sa sulok ng pipe sa pamamagitan ng angular na pag -aalis. Madalas silang ginagamit sa L-shaped at Z-shaped pipe layout. Ang anggulo ng kabayaran ay maaaring umabot sa ± 15 °. Kapag ginamit gamit ang isang nakapirming bracket, maaari itong mabawasan ang konsentrasyon ng stress sa liko ng pipe. Ito ay pangkaraniwan sa mga proseso ng mga tubo ng mga halaman ng kemikal.
Ang mga compensator ng manggas ay binubuo ng isang core tube at isang panlabas na shell. Sumisipsip sila ng pag -aalis sa pamamagitan ng axial sliding. Ang halaga ng kabayaran ay maaaring umabot ng higit sa 1000mm at angkop para sa mga malalaking tubo (DN500-DN3000). Gayunpaman, ang sealing filler ay kailangang mapanatili nang regular. Karamihan sa mga ito ay ginagamit sa mga tubo ng tubig na may mahusay na kalidad ng tubig at malawakang ginagamit sa mga tubo ng munisipyo.

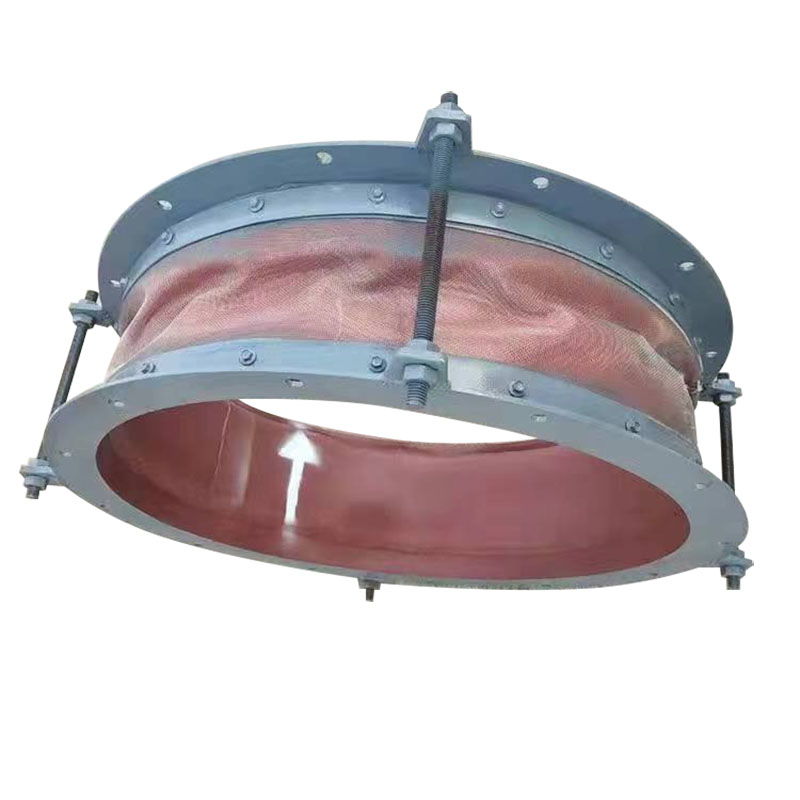

Ang mga di-metallic compensator ay gawa sa mga nababaluktot na materyales tulad ng mga tela at goma. Mayroon silang isang malawak na saklaw ng paglaban sa temperatura (-196 ℃ hanggang 1200 ℃), maaaring sumipsip ng multi-dimensional na pag-aalis, at magkaroon ng mahusay na pagkabigla at pagganap ng pagbawas sa ingay. Ang mga ito ay angkop para sa mga eksena na may malakas na kaagnasan at mataas na panginginig ng boses tulad ng mga flues plant flues at mga tubo ng tambutso ng kemikal, ngunit ang kapasidad ng pagdadala ng presyon ay mababa (karaniwang ≤0.6MPa).
Ang pagpili ng iba't ibang uri ng mga compensator ay kailangang komprehensibong hinuhusgahan kasama ang pipe media, presyon, temperatura at pag -aalis. Ang uri ng ehe ay angkop para sa maliit na pag -aalis nang tuwidmga tubo,Ang mga uri ng transverse at anggular ay angkop para sa mga kumplikadong layout ng pipe, ang uri ng manggas ay angkop para sa mga malalaking sitwasyon sa pag-aalis, at ang uri ng hindi metal ay nakatuon sa paglaban ng kaagnasan at pagsipsip ng shock. Ang makatuwirang pagpili ay maaaring mabawasan ang rate ng pagkabigo ng sistema ng pipe at palawakin ang buhay ng serbisyo ng kagamitan, na isang mahalagang bahagi ng disenyo ng pipe engineering.
