Sa mga sistemang pang -industriya at gusali,Mga compensator ng pipe(Kilala rin bilang mga kasukasuan ng pagpapalawak o nababaluktot na mga compensator) ay nagsisilbing mga mahahalagang sangkap na sumisipsip ng mga paggalaw, mapawi ang stress, at mapanatili ang integridad ng system sa ilalim ng iba't ibang mga kondisyon ng pagpapatakbo.
Sa simula, narito ang isang pangkaraniwang buod ng pagtutukoy para sa isang high-grade metal bellows pipe compensator:
| Parameter | Karaniwang halaga / saklaw |
|---|---|
| Nominal diameter (DN) | DN 50 - DN 2400 mm |
| Nominal pressure | Hanggang sa 2.5 MPa (o mas mataas para sa mga espesyal na disenyo) |
| Maximum na temperatura ng operating | Hanggang sa ~ 450 ° C (o higit pa para sa mga kakaibang haluang metal) |
| Kapasidad ng paggalaw | Axial, lateral, Angular Displacement (nag -iiba bawat disenyo) |
| Materyal ng mga bellows | Hindi kinakalawang na asero (o mga haluang metal na may mataas na temperatura) |
| Mga koneksyon sa pagtatapos | Ang mga welded na dulo, flanged, sinulid, o singit kung kinakailangan |
| Disenyo ng buhay / siklo | Dinisenyo para sa mataas na bilang ng pagkapagod; Inaasahang mga dekada kapag maayos na napili |
Ang talahanayan ng pagtutukoy na ito ay binibigyang diin ang mga mahahalagang parameter ng disenyo, na naglalarawan ng propesyonal na mahigpit sa likod ng pagpili ng produkto. Ang nilalaman na sumusunod ay galugarin kung bakit mahalaga ang mga compensator, kung paano sila gumana at napili, at ang mga umuusbong na uso ay humuhubog sa kanilang hinaharap.

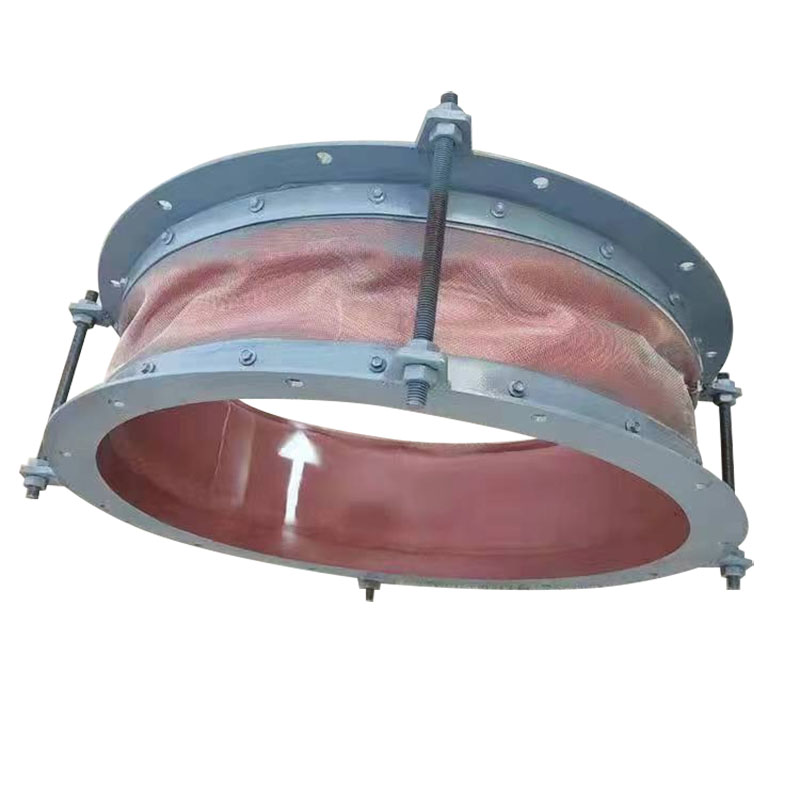

Ang isang pipe compensator ay isang nababaluktot na aparato na naka -install sa loob ng isang sistema ng piping upang sumipsip ng mga mekanikal na pagpapapangit dahil sa pagpapalawak ng thermal, pag -urong, panginginig ng boses, pagbabagu -bago ng presyon, misalignment, pag -areglo, o aktibidad ng seismic. Sa pagsasagawa, maraming mga compensator ang itinayo gamit ang isa o higit pang mga metal bellows (corrugated flexible elemento) kasama ang mga konektor at sumusuporta sa hardware.
Pagsipsip ng thermal pagpapalawak/pag -urong: Pinipigilan ang stress ng pipe at pagpapapangit kapag ang mga pagbabago sa temperatura ay nagdudulot ng pagpapalawak o pag -urong.
Vibration & Shock Isolation: Ang mga kumikilos tulad ng isang elemento ng damping, binabawasan ang paghahatid ng panginginig ng boses o presyon mula sa kagamitan (mga bomba, compressor, atbp.) Sa sistema ng piping.
Pag -align ng kabayaran: itinuwid ang mga maliliit na offset o misalignment na lumitaw sa pag -install o dahil sa paggalaw ng istraktura.
Ang pagpapagaan ng stress: binabawasan ang mga stress sa mga suporta, flanges, valves, at kagamitan sa pamamagitan ng pag -localize ng pagsipsip ng kilusan.
Pagtanggap ng pag -aayos o pag -aalis ng seismic: Tumutulong na mapanatili ang integridad sa ilalim ng paglilipat ng pundasyon o seismic na pagkilos sa pamamagitan ng pagpapahintulot sa kinokontrol na pag -aalis.
Kaya, ang compensator ay nagiging isang istruktura na "buffer" na nagpoprotekta sa mga mahigpit na bahagi ng sistema ng piping mula sa pinsala at pagkabigo sa pamamagitan ng pag -localize ng kakayahang umangkop kung kinakailangan.
Ang mga pipeline ay palaging nahaharap sa mga mekanikal na stress mula sa mga siklo ng temperatura, pagbabagu -bago ng presyon, at mga dynamic na naglo -load. Kung walang wastong tirahan, ang mga stress na ito ay maaaring maging sanhi ng pagkapagod ng pagkapagod, pagtagas, o pagkabigo sa sakuna. Ang compensator ay ang solusyon sa engineering na nagpapaginhawa sa mga stress na ito at nagpapabuti ng katatagan ng system.
Ang pagbawas ng stress at kahabaan ng buhay
Sa pamamagitan ng pagsipsip ng pagpapalawak at pag -urong, pinipigilan ng mga compensator ang akumulasyon ng thermal stress sa mga tubo, balbula, at mga kasukasuan, sa gayon ay nagpapalawak ng buhay ng serbisyo.
Compactness at kahusayan sa espasyo
Kung ikukumpara sa mahabang mga loop ng pagpapalawak o bends, ang mga compensator ay nagbibigay ng pagsipsip ng pag -aalis sa isang compact package.
Mas mababang mga pag -load ng istruktura
Ang aparato ay binabawasan ang paglipat ng pag-load sa mga angkla o mga istruktura ng gusali, binabawasan ang pangangailangan para sa over-dinisenyo na suporta.
Pinasimple na layout ng system
Sa nababaluktot na kabayaran na naisalokal, ang disenyo ng piping ay nagiging mas prangka, pagbabawas ng pagiging kumplikado.
Ingay at kontrol ng panginginig ng boses
Ang pagpapagaan ng panginginig ng boses at pulso ay nakakatulong na mabawasan ang mga antas ng ingay at pinoprotektahan ang mga sensitibong kagamitan.
Kakayahang umangkop sa iba't ibang mga kondisyon
Ang isang mahusay na napiling compensator ay maaaring makitungo sa mga multi-directional displacement (axial, lateral, angular).
Pag -save ng gastos sa paglipas ng lifecycle
Bagaman ang paunang gastos ay mas mataas kaysa sa mahigpit na koneksyon, ang pag -iimpok mula sa nabawasan na pagpapanatili, downtime at rework ay madalas na nagbibigay -katwiran sa gastos.
Potensyal na mga limitasyon upang isaalang -alang
Ang saklaw ng kabayaran ay may hangganan - ang sobrang sobrang paggalaw na lampas sa disenyo ay nakakapinsala.
Ang presyur ng presyon ay dapat na pinamamahalaan, lalo na para sa mga uri ng ehe.
Ang gastos ng high-cycle, mataas na temperatura na disenyo ay maaaring tumaas nang malaki.
Ang wastong pag -install, pagkakahanay, at suporta ay kritikal sa pagganap; Ang maling pag -aaplay ay humahantong sa maagang pagkabigo.
Dahil sa mga tradeoff na ito, ang paggamit ng isang compensator ay dapat na mabigyan ng katwiran sa pamamagitan ng isang masusing thermal stress at mechanical analysis. Sa maraming mga aplikasyon - lalo na sa mga power plant, petrochemical, HVAC, at pang -industriya na pag -install - ang mga benepisyo na kapansin -pansin na higit sa pagtaas ng gastos.
Axial compensator
Pangasiwaan ang axial elongation/compression lamang. Tamang-tama para sa tuwid na tumatakbo na may mahusay na tinukoy na mga nakapirming puntos.
Lateral compensator
Mapaunlakan ang mga patagilid na pag -aalis; Ang mga rod rod ay madalas na ginagamit upang makontrol ang mga puwersa ng paggalaw.
Angular compensator
Dinisenyo upang ibaluktot sa isang anggulo tungkol sa isang pivot point.
Universal (Multi-Belows) Compensator
Pagsamahin ang axial + lateral + angular na kakayahang umangkop sa isang yunit - kapaki -pakinabang sa kumplikadong mga geometry ng piping.
Balanseng presyon (balanse ng thrust)
Ang panloob na geometry ay neutralisahin ang presyon ng presyon, binabawasan ang pag -load sa mga istruktura ng pag -angkla.
Ang mga bellows at pagkonekta ng mga bahagi ay dapat mapili mula sa hindi kinakalawang na asero, nikel na haluang metal, o iba pang mga materyales na katugma sa likido, temperatura, at mga kondisyon sa kapaligiran.
Sa mga kinakaing unti-unting o mataas na temperatura, ang mga kakaibang haluang metal (Inconel, Hastelloy) o lining ay maaaring magamit.
Tantyahin ang kabuuang inaasahang paglalakbay (axial, lateral, angular) sa mga siklo ng temperatura. Pumili ng isang disenyo na nag -aalok ng margin at mataas na kakayahan sa pagkapagod ng siklo.
Tiyakin na ang rate ng presyon ng compensator at tugma ng temperatura o lumampas sa mga kondisyon ng system, na may mga margin sa kaligtasan.
Pumili ng weld, flange, singit, o may sinulid na mga dulo upang tumugma sa iyong system. Kumpirma na may sapat na clearance ng pag -install (kabilang ang para sa paggalaw sa hinaharap). Payagan ang pag -inspeksyon at pag -access sa pagpapanatili.
Ang wastong panlabas na pag -angkla at paggabay ay maiwasan ang hindi kanais -nais na baluktot o pag -buckling ng compensator. Ang mga pagpigil ay maaaring kailanganin upang limitahan ang mga landas sa pag -aalis o control load.
Ang elemento ng bellows ay nababaluktot (mga folds o magbubukas) bilang tugon sa mga pagbabago sa haba ng pipe o pag -align.
Sa mga paggalaw ng ehe, ang mga folds ay nag -compress o nagpapalawak, sumisipsip ng pag -aalis.
Sa pag -ilid o angular na paggalaw, ang mga bellows ay yumuko o metalikang kuwintas nang naaayon (depende sa disenyo).
Ang mga rod rod o panlabas na gabay ay maaaring makontrol ang direksyon ng puwersa at maiwasan ang labis na labis na labis.
Ang mga panloob na tubes ng gabay, manggas, o pampalakas ay maaaring magamit upang mabawasan ang kaguluhan ng daloy at limitahan ang pagkakalantad ng mga bellows sa mga puwersa ng likido.
Alignment: Tiyakin na ang compensator ay nakahanay sa piping upang maiwasan ang pag -load ng gilid.
Mga Anchor at Gabay: I -install ang mga angkla, gabay, at pagpigil tulad ng bawat mga guhit ng disenyo.
Pagsubok ng Kilusan: Bago ang pag -komisyon, ilipat ang compensator sa pamamagitan ng buong stroke nito upang mapatunayan ang clearance.
Thermal Preload: Minsan ang isang malamig na pre-compression ay inilalapat upang isentro ang compensator sa saklaw nito.
Suporta: Ang compensator ay dapat suportahan bilang bahagi ng disenyo ng piping upang maiwasan ang sagging.
Welding/Flanging: Gumamit ng wastong mga pamamaraan ng welding at flanging, pag -iwas sa pagbaluktot.
Regular na visual inspeksyon: Maghanap ng mga bitak, pagpapapangit, o mga palatandaan ng pagkapagod.
Mga tseke ng leak: Panoorin ang mga tagas sa paligid ng mga welds o gasket.
Pagmamanman ng ikot: numero ng log ng mga siklo at ihambing sa buhay ng disenyo.
Pagmamanman ng panginginig ng boses: Tiyakin na ang mga antas ng panginginig ng boses ay mananatili sa loob ng mga katanggap -tanggap na mga threshold.
Pagpaplano ng kapalit: Batay sa pagsusuot, kapalit ng plano bago ang pagkabigo.
Paglilinis: Panatilihin ang mga bellows at paligid na libre mula sa mga labi na maaaring kuskusin o abrade.
Mga Compensator ng Smart / Sensor
Pag -embed ng mga gauge ng pilay, mga sensor ng pag -aalis, o mga sensor sa pagsubaybay sa kalusugan upang mahulaan ang pagkapagod at pagpapanatili ng alerto.
Advanced Alloys & Coatings
Paggamit ng mga materyales na may mataas na pagganap (nikel alloys, ceramic coatings) para sa matinding kapaligiran (supercritical, agresibong likido).
Compact na disenyo ng multi-axis
Pinapayagan ng mga bagong geometry ang mas mataas na kakayahang umangkop sa mas maliit na mga bakas ng paa para sa masikip na pag -install.
Mga Application ng Additive Manufacturing
Paggamit ng mga piraso ng transisyonal na naka-print na 3D o kumplikadong mga elemento ng geometrical upang ma-optimize ang pagganap.
Pagsasama sa Digital Twin & Predictive Analytics
Ang pagsubaybay sa pag -uugali ng compensator sa live na operasyon at pagsasama sa mga digital digital twins para sa mahuhulaan na pagpapanatili.
Habang ang mga merkado ay nagtutulak patungo sa mas mataas na kahusayan, mas mataas na presyur/temperatura, at mas magaan na margin, dapat umunlad ang mga compensator. Ang mga sistema tulad ng mga ultra-supercritical power plant, advanced na mga reaktor ng kemikal, at mga bagong aplikasyon ng enerhiya (hal., Hydrogen system) ay nagpapataw ng mas maraming hinihingi na mga kinakailangan. Ang compensator ng hinaharap ay hindi lamang dapat ibaluktot na maaasahan ngunit nagbibigay din ng diagnostic feedback at pagsamahin nang walang putol sa mga matalinong sistema.
Ang mga tagagawa at pangkat ng R&D ay namuhunan nang labis sa lifecycle analytics, sensor, bagong materyales, at modularization ng mga sistema ng compensator. Ang demand ay lumalaki sa mga renewable, LNG, paghahatid ng hydrogen, mga sistema ng enerhiya ng distrito, at advanced na pagmamanupaktura. Ang pokus ay lumilipat mula sa purong mekanikal na katatagan patungo sa matalino, integrated system.
T: Paano matukoy kung gumamit ng axial, lateral, o angular compensator?
A: Kalkulahin ang inaasahang mga pag -iwas sa bawat direksyon batay sa pagpapalawak ng thermal ng pipe, pagpapahintulot sa pagkakahanay, sumusuporta sa pag -aalis, o pag -areglo. Kung ang karamihan ay axial, maaaring sapat ang isang axial compensator. Kung ang pag -ilid o angular misalignment ay naroroon, isaalang -alang ang pag -ilid, angular, o isang unibersal na kompensador nang naaayon. Ang advanced na pagsusuri (hangganan na elemento, pagsusuri ng stress) ay madalas na gumagabay sa pagpapasyang ito.
T: Ano ang mangyayari kung ang isang compensator ay nagpapatakbo sa kabila ng dinisenyo na saklaw ng paggalaw nito?
A: Ang pagpapatakbo na lampas sa mga limitasyon ng disenyo ay maaaring humantong sa pagkapagod ng metal, buckling, overstress sa mga bellows o konektor, at sa wakas na pagkabigo (pag -crack o pagtagas). Ito ay nakompromiso ang buhay ng siklo nang malubha at maaaring humantong sa biglaang, sakuna na pagkasira. Samakatuwid, ang mga margin sa kaligtasan ng disenyo at pagpigil ay kritikal.
Ang mga compensator ng pipe ay pangunahing sa nababanat, mahusay na mga sistema ng piping, na nag -aalok ng kaluwagan ng stress, panginginig ng boses, at pagwawasto ng pagkakahanay. Ang tamang kumbinasyon ng mga materyales, mga kapasidad ng paggalaw, at pagsasama ng system ay kritikal para sa pangmatagalang pagganap. Sa pagtaas ng mga matalinong sistema at hinihingi para sa mas mataas na kahusayan sa pagpapatakbo, ang compensator ay umuusbong - hindi tulad ng isang passive mechanical na sangkap, ngunit bilang isang matalino, sinusubaybayan na pag -aari sa mga modernong network ng piping.
